水環式真空泵是液環式真空泵中最常見的一種。液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時，把液體拋向泵殼并構成與泵殼同心的液環，液環同轉子葉片構成了容積周期變化的旋轉變?nèi)菡婵毡�。�?dāng)工作液體為水時，稱水環泵。
水環泵主要用于粗真空、抽氣量大的工藝過程中。在化工、石油、輕工、醫藥及食品工業中得到了普遍地應用，如真空過濾、真空送料、真空濃縮、真空脫氣等。
單級水環泵的極限壓力可達8～2×103Pa，雙級水環泵的極限壓力可達1×102Pa，排氣量為0.25～500m3/h。
1. 工作原理

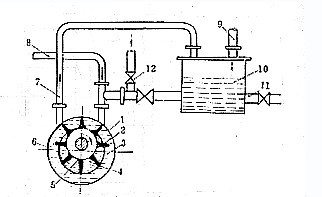

水環泵工作輪2在泵體l中旋轉時構成了水環3和工作室5。水環與工作輪構成了月牙形空間。右邊半個月牙形的容積由小變大，構成吸氣室。左邊的半個月牙形的容積由大變小，構成了緊縮過程(相當于排氣室)。被抽氣體由進氣管8和進氣口4進入吸氣室。轉子進一步轉動，使氣體受緊縮，經過排氣口6和排氣管7排出。排出的氣體和水滴由排氣管道7進入水箱10，此時氣體由水中別離出來，氣體經管管道9排到大氣中，水由水箱進入泵中，或經過管道11排到排水設備中。 |
